안녕하세요,
스텐파이프규격에 대해 알아볼게요
보통 자주 찾게되는 자료는 아니지만, 개인적으로 종종 필요할 때가 있어서 포스팅을 하겠습니다.
스테인레스파이프는 물이 오염되지 않습니다.
기존의 아연도강관에서는 아연이온이 수돗물 속으로 녹아 들어가 생기는 수돗물의 어염 및 백수현상,
여러가지 부식반응이에 의한 생성물 침전등의 문제점이 있어 94년 이후부터 사용이 금지되었고,
동관은 부식은 일어나지 않지만 수돗물이 약 3~5ppm의 산소를 함유하고 있어 동을 부식시키는데,
그로 인하여 동이온이 용출되어 수돗물이 푸르게 변하는 청수현상이 일어 납니다.
그러나 스테인리스강재는 녹발생 및 유속에 의한 침식이나 이온용출이 없으며,
자외선이 투과 되지 않아 물이끼가 끼지 않으므로 노출배관도 가능합니다.
일본의 후생성고시 제 15호(2000. 2. 23)에 의한 기준치보다는 월등히 깨끗한 물을 공급할 수 있습니다.
< 각종 관재의 부식도 > 는 아래와 같습니다.
* 상기 표에서 보는 바와 같이 스테인리스 간관재와 부식속도는 극히 적어서, 다른 관재의 1/100 이하 정도로서
0.01-0.03mg/d㎡/day이면 1년에 0.00005㎜ 정도의 양이 됩니다.
스테인레스 파이프의 특성 및 용도
SUS304
가장 넓은 용도로 사용되고 있는 스테인레스강으로 Ni를 함유하고 있어 Cr보다 우수한 내식성, 내열성, 저온강도를 가지고 있으며, 기계적 성질도 양호하며 가공경화성이 크고, 열처리하여도 경화하지 않으며 자성이 없습니다.
건축 내외장재, 가정용품, 자동차 부품,
낙농산업 설비, 각종 의료 기구
SUS304L
저탄소의 Ni-Cr강으로 보통상태에서는 내식성이 SUS304와 유사하나 용접후 또는 응력제거 열처리후의 입계부식에 대한 저항성이 강하며 자성이 있습니다.
화학공업, 석유, 석탄공업, 열처리 곤란한 부품으로 400℃이하에서 사용합니다.
SUS316
Mo의 첨과와 동시에 Ni함량을 크게 한 것으로 우수한 내식성이 있고 고온 크립(Creep)강도가 뛰어나며, 가공경화성이 대단히 크며 자성이 없습니다.
화학공업, 석유공업, 제지, 염색공업, 사진공업, 식품공업
SUS316L
저탄소의 Mo함유 Ni-Cr강으로 SUS316의 특성과 유사하나 용접후 또는 응력제거 열처리후 입계부식에 대한 저항력이 뛰어나며 자성이 없습니다.
황산공업, 비료공업, 합성섬유공업,
용접후 열처리 곤란한 제품,
420℃이하 사용에 적합합니다.
SUS410
내열성, 내식성을 필요로 하는 일반 기계구조용으로 강인성이 우수합니다.
칼, 식탁기구, 석유공업
SUS430
일반 내식용으로 가장 널리 사용되며 Drawing, 굴곡, 냉간가공이 양호하며 가공에 의한 경화도 거의 없고 용접성이 우수합니다.
주방, 식기 등 가정용품, 자동차 부품, 화학공업, 열교환기
---------------------------------------------------------------------------------------------------------------------------------
아래부터는 스텐파이프 (SUS파이프) 규격에 대한 내용입니다.
KS 규격 "배관용 스테인리스 강관(KS D 3576 : 2017)"에서 발췌하였으며, 호칭 지름 & 두께, 무게 정보가 포함되어 있습니다.
* 스텐파이프 치수 표기 방법 입니다.
// 호칭 지름 x 호칭 두께, 바깥지름 x 두께 또는 호칭지름 x 두께

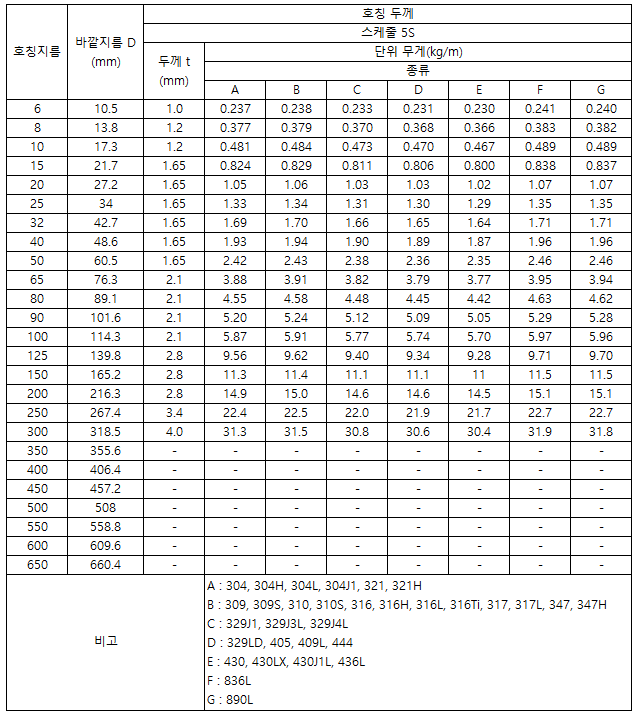

1. 스텐파이프 스케줄 5S
2. 스텐파이프 스케줄 10S
3. 스텐파이프 스케줄 20S
4. 스텐파이프 스케줄 40

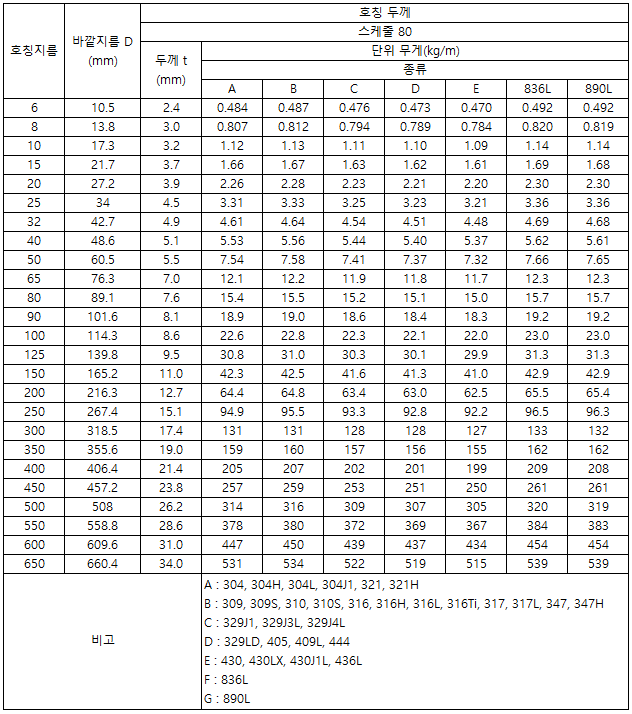

5. 스텐파이프 스케줄 80
6. 스텐파이프 스케줄 120

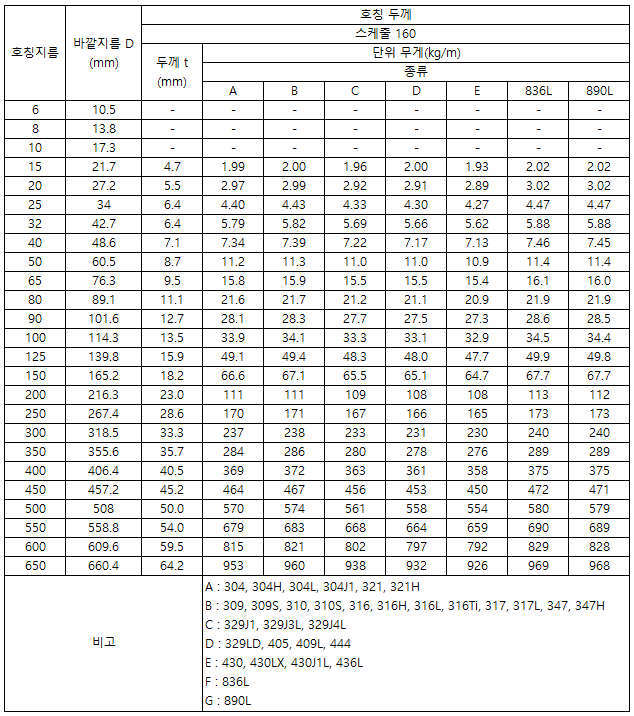

7. 스텐파이프 스케줄 160
개인 업무나 필요하신 내용에 도움이 되었으면 좋겠습니다.
감사합니다.
