안녕하세요,

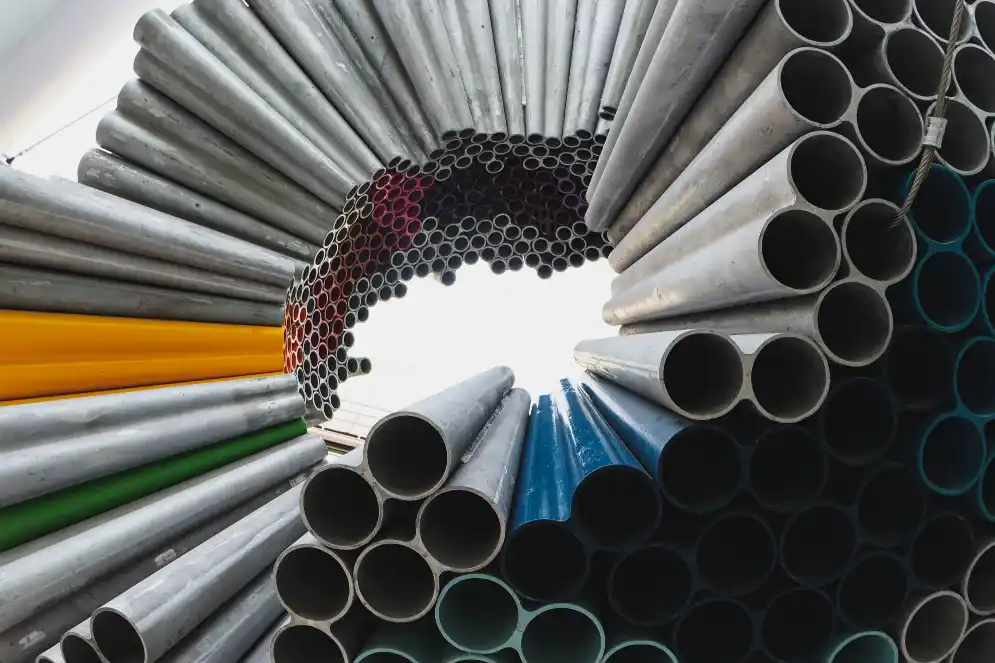

오늘은 강관, 즉 파이프에 대해 알아보려고 합니다.

파이프는 다양한 산업에서 사용되며, 그 사용 용도와 규격에 따라 다양한 종류가 있습니다.

이번 포스팅에서는 파이프의 기본 규격, 사용 용도 및 제조 방법에 대해 설명하겠습니다.

1. 파이프 규격

파이프의 규격은 주로 외경(OD: Outside Diameter), 벽 두께(t: Thickness) 및 길이(L)로 나눌 수 있습니다.

규격은 국제 표준화 기구 (ISO) 및 국내 기준(KS)에 따라 다양한 종류가 있습니다.

2. 사용 용도

파이프는 사용 용도에 따라 다양한 분야에서 사용됩니다. 일반적인 사용 용도는 다음과 같습니다.

• 배관: 물, 오일, 가스 등의 운반
• 건설: 건물, 다리, 터널 등의 구조물
• 기계: 자동차, 조선, 항공기 등의 부품
• 가전: 냉장고, 에어컨 등의 냉매 이송

3. 제조 방법

파이프 제조 방법은 대표적으로 두 가지가 있습니다.

원통 경화 (Seamless)

원자재를 가열한 뒤, 코닝 공정으로 모양을 만들어낸 다음, 연신에 의해 외경 및 벽 두께를 조절합니다.

높은 내압 및 정밀도가 필요한 고급 용도에 사용됩니다.

용접 (Welded)

강판을 가열 및 굽힘 공정을 거쳐 원통 모양으로 만들고,

전기저항 용접 (ERW) 또는 아크용접 (SAW)을 이용해 이음부를 연결합니다.

비교적 저렴하고 다양한 용도로 사용됩니다.

4. 압력 등급

파이프의 압력 등급은 파이프가 견딜 수 있는 최대 압력을 나타냅니다.

일반적으로 ANSI, DIN, JIS 등의 규격에 따라 표시됩니다.

5. 크기 및 벽 두께

파이프의 크기와 벽 두께는 일반적으로 DN (Diameter Nominal) 또는 NPS (Nominal Pipe Size)로 표기됩니다.

벽 두께는 스케줄 번호 (Schedule)로 표기되며, 높은 스케줄 번호일수록 벽 두께가 두꺼워집니다.

강관의 사용 용도에 따른 표시

강관의 사용 용도에 따른 표시는 각각의 규격과 특성에 따라 다양합니다.

일반적으로 사용되는 강관의 표시와 그에 따른 사용 용도를 설명하겠습니다.

• SGP (Carbon Steel Pipe for Ordinary PiPing, JIS G3452) : 일반 배관용 탄소강관 (SPP)
• STPG (Carbon Steel Pipes for Pressure Service, JIS G3454) : 압력 배관용 탄소강관 (SPPS)
• STS (Carbon Steel Pipes for High Pressure Service, JIS G3455) : 고압 배관용 탄소강관 (SPPH)
• STPT (Carbon Steel Pipes for High Temperature Service, JIS G3456) : 고온 배관용 탄소강관 (SPHT)
• STPY (Arc Welded Carbon Steel Pipes, JIS G3457) : 배관용 아크용접 탄소강관

1. 탄소강 파이프 (Carbon Steel Pipe)

탄소강 파이프는 탄소 함량이 낮아 용접 및 가공이 용이하며, 높은 인장 강도와 경도를 가집니다.

주로 물, 오일, 가스 등의 배관에 사용됩니다.

• ASTM A53: 일반 배관, 기계 구조물, 건설 분야
• ASTM A106: 고온 및 고압 환경에서 사용되는 배관
• ASTM A333: 저온 환경에서 사용되는 배관

2. 합금강 파이프 (Alloy Steel Pipe)

합금강 파이프는 강에 다른 원소를 합금시켜 강도, 내식성, 내열성 등의 특성을 향상시킨 파이프입니다.

고온, 고압, 극저온 등의 특수한 환경에서 사용됩니다.

• ASTM A335: 고온 및 고압 환경에서 사용되는 배관 (예: 발전소, 정유 공장)
• ASTM A213: 보일러, 슈퍼히터, 열교환기용 배관

3. 스테인리스 강관 (Stainless Steel Pipe)

스테인리스 강관은 크롬, 니켈 등의 합금 원소를 철에 더해 내식성, 내열성, 내마모성 등이 우수한 파이프입니다.

화학, 식품, 의료, 배관 등 다양한 산업에서 사용됩니다.

• ASTM A312: 일반적인 화학, 식품, 의료 산업용 배관
• ASTM A358: 전기접합용 아크 용접 스테인리스 강관 (용접 성능이 중요한 경우)

4. 강관의 표면 처리

강관의 표면 처리는 강관의 내구성, 내식성 및 외관을 향상시키기 위해 사용됩니다.

• 무빙 (Bare): 표면 처리가 없는 강관
• 아연도금 (Galvanized): 아연 도금을 통해 내식성을 향상시킨 강관
• 에폭시 코팅 (Epoxy Coating): 에폭시 코팅을 통해 내식성 및 내마모성을 향상시킨 강관
• 페인트 코팅 (Paint Coating): 페인트 코팅을 통해 외관을 개선하고 내식성을 향상시킨 강관
• 3LPE/3LPP 코팅 (Three Layer Polyethylene/Polypropylene Coating): 고성능 절연 및 내식성을 위해 3층 코팅이 적용된 강관 (주로 지하 또는 수중 배관에 사용)

이상으로 강관의 사용 용도에 따른 표시와 그에 따른 사용 용도를 설명드렸습니다.

강관은 다양한 규격과 특성에 따라 많은 산업 분야에서 사용되며,

각각의 용도에 맞는 적절한 강관을 선택하는 것이 중요합니다.

이 글을 통해 강관의 표시와 사용 용도에 대한 기본 지식을 얻으셨기를 바랍니다.

안녕하세요,

오늘은 다양한 목재 합판에 대해 알아보고 그 특징과 사용 용도를 알아보겠습니다.

목재 합판은 건축, 가구 제작, 인테리어 등 다양한 분야에서 활용되며, 종류에 따라 다양한 특성과 용도가 있습니다.

MDF(중밀도 섬유 판)를 포함하여 몇 가지 대표적인 목재 합판을 살펴보겠습니다.

합판 (Plywood)

합판은 목재를 얇게 절단한 후 각 층의 나무를 교차 방향으로 배열하여 접착제로 붙인 것입니다.

합판은 다양한 종류의 나무로 만들어지며, 각각의 특성에 따라 다양한 용도로 사용됩니다.

가구, 건축, 인테리어 등 여러 분야에서 널리 활용되는 합판은 강도와 내구성이 우수하며, 가벼워 다루기 쉽습니다.

MDF (Medium Density Fiberboard)

MDF는 목재를 섬유 상태로 분쇄한 후 접착제와 함께 압축하여 제조한 인공 목재입니다.

MDF는 가격이 저렴하고, 표면이 매끄러워 코팅이나 도색에 적합하며,

소리와 열의 흡수가 좋아 건축 및 인테리어, 가구 제작 등 다양한 분야에서 사용됩니다.

단, 수분에 약해 방수처리가 필요한 경우가 있습니다.

입히 합판 (Veneer Plywood)

입히 합판은 합판 표면에 고급 나무를 얇게 절단한 입히를 부착한 것입니다.

입히 합판은 고급 가구 제작, 인테리어, 공예품 등에서 선호되며, 외관이 아름답고 고급스러워 인기가 많습니다.

입히 MDF (Veneer MDF)

입히 MDF는 MDF 표면에 고급 나무를 얇게 절단한 입히를 부착한 것입니다.

입히 MDF는 MDF의 특성을 그대로 갖고 있으며,

입히로 인해 겉모습이 고급스러워져 인테리어와 가구 제작에 많이 사용됩니다.

도색이나 코팅이 쉽고, 다양한 디자인이 가능해 공예품 제작에도 인기가 있습니다.

OSB (Oriented Strand Board)

OSB는 긴 목재 섬유를 교차 방향으로 배열한 후 접착제로 압축해 만든 합판입니다.

OSB는 강도가 높고, 내구성이 좋아 건축재료로 많이 사용됩니다.

또한, 저렴한 가격과 친환경적인 장점으로 인테리어와 가구 제작에도 사용되며,

내구성을 높이기 위해 방수처리를 할 수 있습니다.

입히 입히 합판 (Double Veneer Plywood)

입히 입히 합판은 합판 양면에 고급 나무를 얇게 절단한 입히를 부착한 것입니다.

이러한 합판은 특히 인테리어와 가구 제작에서 많이 사용되며,

양면 모두 고급스러운 외관을 갖추어 전체적인 디자인과 품질을 높일 수 있습니다.

입히 입히 MDF (Double Veneer MDF)

입히 입히 MDF는 MDF 양면에 고급 나무를 얇게 절단한 입히를 부착한 것입니다.

이러한 MDF는 MDF의 장점과 입히의 고급스러운 외관을 모두 갖추어 인테리어, 가구 제작, 공예품 등에서 선호됩니다.

합판의 규격 및 사이즈 등에 관련 포스팅은 아래 링크를 참조 해 주세요

https://excone.tistory.com/9

이처럼 다양한 목재 합판들은 각각의 특성에 따라 다양한 용도로 활용됩니다.

사용자의 필요와 환경에 맞게 적합한 종류의 목재 합판을 선택하여 사용하면 더욱 만족스러운 결과를 얻을 수 있습니다.

다음에 다시 찾아뵐 다른 인테리어 소재에 대한 이야기도 기대해주세요!

안녕하세요,

오늘은 우리 생활에서 자주 접하게 되는 벨트에 대해 알아보려고 합니다.

벨트는 다양한 형태와 용도로 사용되는데요,

이 포스트에서는 벨트의 대표적인 종류와 규격, 그리고 특성에 대해 알아볼까 합니다. 지금부터 함께 살펴봅시다!

V-벨트 (V-Belt)

V-벨트는 'V'자 모양의 단면을 가진 벨트로, 가장 일반적인 형태입니다.

이 벨트는 전동기, 펌프, 송풍기 등 다양한 기계와 장비에 사용되며, 특히 동력을 전달하는 용도로 널리 사용됩니다.

V-벨트의 규격은 A, B, C, D 등의 알파벳으로 나뉘며,

알파벳이 커질수록 벨트의 폭과 두께가 증가합니다.

V-벨트의 특성:

간단한 구조로 유지보수가 쉽습니다.

소음이 적고 내구성이 좋습니다.

동력 전달 효율이 높습니다.

타이밍 벨트 (Timing Belt)

타이밍 벨트는 기어와 함께 사용되어 정확한 타이밍을 유지하면서 동력을 전달하는 벨트입니다.

자동차의 엔진, 프린터, 로봇 등 다양한 기계에 사용되며, 정확한 위치와 속도 조절이 필요한 경우에 적합합니다.

타이밍 벨트의 규격은 T2.5, T5, T10 등으로 나뉘며, 숫자가 커질수록 벨트의 피치와 폭이 증가합니다.

타이밍 벨트의 특성:

정확한 타이밍 제어가 가능합니다.

슬리핑이 없어 동력 전달이 정확합니다.

높은 토크 전달이 가능합니다.

평면 벨트 (Flat Belt)

평면 벨트는 평평한 단면을 가진 벨트로, 소형 전동기나 산업용 기계 등에 사용됩니다.

평면 벨트는 다양한 폭과 두께로 제공되며, 사용자의 요구에 따라 선택할 수 있습니다.

평면 벨트의 특성:

소음이 적고 진동이 적습니다.

고속 전달이 가능합니다.

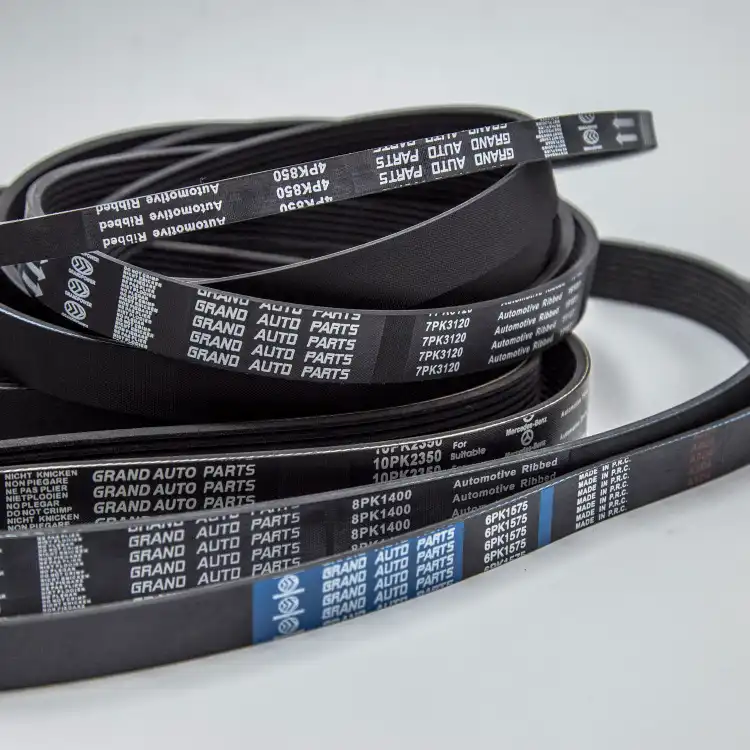

리브드 벨트 (Ribbed Belt)

리브드 벨트는 V-벨트와 평면 벨트의 장점을 결합한 형태로, 표면에 여러 개의 가로줄이 있는 벨트입니다.

자동차, 에어컨, 세탁기 등 다양한 가전제품에 사용되며, 높은 전달 효율과 탁월한 유연성을 가지고 있습니다.

리브드 벨트의 규격은 PK, PJ, PH 등으로 나뉘며, 알파벳에 따라 리브 간격과 두께가 다릅니다.

리브드 벨트의 특성:

높은 동력 전달 효율이 가능합니다.

작은 풀리에서도 작동이 가능하여, 공간 절약이 가능합니다.

긴 수명과 낮은 소음이 있습니다.

컨베이어 벨트 (Conveyor Belt)

컨베이어 벨트는 제품이나 소재를 이동시키기 위해 사용되는 벨트입니다.

공장, 물류센터, 슈퍼마켓 등 다양한 산업 분야에서 활용되며, 다양한 재질과 형태로 제공됩니다.

컨베이어 벨트의 규격은 소재, 두께, 폭 등의 요소에 따라 다양하게 적용됩니다.

건베이어 벨트의 특성:

다양한 형태와 재질로 제품 이동에 적합합니다.

효율적인 제품 이동이 가능합니다.

다양한 산업 분야에 활용이 가능합니다.

롤러 체인 벨트 (Roller Chain Belt)

롤러 체인 벨트는 체인과 스프로킷을 사용하여 동력을 전달하는 벨트입니다.

자전거 체인, 모터사이클 체인 등과 같은 원리로 작동하며, 산업용 기계, 농업용 기계 등에서 사용됩니다.

롤러 체인 벨트는 ANSI 및 ISO 표준에 따라 다양한 규격이 존재합니다.

롤러 체인 벨트의 특성:

높은 토크 전달이 가능합니다.

긴 수명과 내구성이 있습니다.

정확한 타이밍 전달이 가능합니다.

레이디얼 벨트 (Radial Belt)

레이디얼 벨트는 길게 늘어선 고무 또는 폴리우레탄 소재의 돌기를 가진 벨트로, 축에 따라 곡선 운동이 가능합니다.

특수한 형태의 기계나 장비에 사용되며, 구부러진 구조물이나 회전하는 구조물에 적용됩니다.

레이디얼 벨트의 규격은 돌기 간격, 폭, 재질 등에 따라 다양합니다.

레이디얼 벨트의 특성:

복잡한 형태의 운동 전달이 가능합니다.

내마모성과 내화학성이 우수합니다.

유지보수가 비교적 간단합니다.

마지막으로, 여러분이 벨트를 선택할 때 고려해야 할 몇 가지 요소를 알아보겠습니다.

• 동력 전달 용도에 따른 적합한 벨트 선택
• 벨트의 수명과 내구성 고려
• 작동 환경에 따른 벨트 재질 및 규격 선택
• 유지보수 및 교체가 용이한 벨트 선택
• 제조사 및 제품의 신뢰성 확인

이상으로 벨트의 종류, 규격 및 특성에 대해 알아보았습니다.

다양한 벨트 중에서 여러분의 용도에 맞는 최적의 벨트를 찾아보시길 바랍니다.

그럼 다음에 또 유익한 정보로 찾아뵙겠습니다.

감사합니다!

베어링은 기계의 움직임을 원활하게 하기 위해 사용되는 소재로, 여러 가지 종류와 특성이 있습니다.

이 글에서는 테이퍼드 베어링, 볼베어링, 더블볼 베어링 등

다양한 베어링 종류의 사용 용도와 특성에 대해 알아보겠습니다.

테이퍼드 베어링 (Tapered Roller Bearings)
용도: 자동차, 공작기계, 대형 전기 모터 등
특성: 테이퍼드 베어링은 롤러의 모양이 원뿔형으로 되어있어 방사 및 축 방향 하중을 동시에 받을 수 있는 특성이 있습니다. 이러한 구조 덕분에 축방향 하중이 큰 경우나 축의 회전 중심이 흔들릴 때 안정성이 뛰어납니다.

볼베어링 (Ball Bearings)
용도: 자전거, 스케이트보드, 작은 모터, 가전제품 등
특성: 볼베어링은 공 모양의 볼로 구성되어 있으며, 마찰력이 적어 고속 회전에 적합하고 정밀한 움직임이 필요한 경우 사용됩니다. 볼베어링은 방사 하중을 받을 수 있지만, 축방향 하중에는 약한 편입니다.

더블볼 베어링 (Double Ball Bearings)
용도: 고속 회전이 요구되는 기계 및 장치, 고정밀 장비 등
특성: 더블볼 베어링은 두 개의 볼베어링이 결합된 형태로, 볼베어링 하나가 감당하기 어려운 하중이나 축 방향 하중을 분산시키는 데 도움이 됩니다. 더블볼 베어링은 볼베어링에 비해 내구성이 더 높으며, 고속 회전 및 고정밀 구동에 적합합니다.

원통 롤러 베어링 (Cylindrical Roller Bearings)
용도: 대형 전기 모터, 기차의 휠, 기계의 강한 축 방향 하중 등
특성: 원통 롤러 베어링은 원통형의 롤러로 구성되어있어 방사 하중에 대한 용량이 높습니다. 축방향 하중에는 볼베어링에 비해 강하지만, 테이퍼드 베어링만큼은 아닙니다. 원통 롤러 베어링은 고하중과 충격하중에 대해 견디는 능력이 뛰어난 편입니다.

니들 롤러 베어링 (Needle Roller Bearings)
용도: 자동차 엔진, 변속기, 유압 실린더 등
특성: 니들 롤러 베어링은 매우 긴 원통형 롤러로 구성되어 있어 방사 하중을 견딜 수 있는 능력이 높습니다. 또한, 작은 공간에도 적용할 수 있어 높은 부피 효율을 가집니다. 단, 축방향 하중에는 약한 편입니다.

스러스트 볼 베어링 (Thrust Ball Bearings)
용도: 수직 축방향 하중이 작용하는 장치, 기계 및 장비
특성: 스러스트 볼 베어링은 축방향 하중에 대해 견디는 능력이 높은 베어링입니다. 그러나 방사 하중에 대해서는 약한 편이며, 낮은 속도에서만 사용할 수 있습니다.

앵귤러 컨택트 볼 베어링 (Angular Contact Ball Bearings)
용도: 고속 회전 및 고정밀 위치 결정이 필요한 장치
특성: 앵귤러 컨택트 볼 베어링은 볼과 경로 사이의 접촉각이 변형되어 축방향 및 방사 하중을 동시에 견딜 수 있습니다. 높은 회전 속도와 정밀한 위치 결정에 적합하며, 하나의 베어링으로 하중을 분산시킬 수 있습니다.

스피어 롤러 베어링 (Spherical Roller Bearings)
용도: 석유 산업, 건설 기계, 풍력 발전기 등
특성: 스피어 롤러 베어링은 약간 볼록한 롤러를 사용하여 축 방향 및 방사 하중을 동시에 견디고, 축의 굴곡에 대해서도 유연하게 대응할 수 있습니다. 이 베어링은 고하중과 충격하중, 그리고 정렬 오차에 대한 허용 능력이 높아 견고한 구조를 요구하는 분야에서 널리 사용됩니다.

깊은 홈 볼 베어링 (Deep Groove Ball Bearings)
용도: 소형 모터, 전동 공구, 자동차 부품 등
특성: 깊은 홈 볼 베어링은 볼과 경로 사이에 깊은 홈이 있어 높은 방사 하중 용량을 가집니다. 또한, 축방향 하중도 어느 정도 견딜 수 있습니다. 마찰력이 적어 고속 회전에 적합하며, 낮은 소음과 진동을 가지고 있어 다양한 분야에서 사용됩니다.

자기성 베어링 (Magnetic Bearings)
용도: 고속 회전 기계, 청정 공간, 냉동기 등
특성: 자기성 베어링은 자기력을 이용하여 부품 간의 접촉 없이 움직임을 지원합니다. 이로 인해 마찰이 발생하지 않아 높은 회전 속도에 적합하며, 오일 또는 그리스와 같은 윤활제가 필요 없습니다. 소음 및 진동이 거의 없어 고정밀 및 민감한 장비에 사용되기도 합니다.

크로스 롤러 베어링 (Crossed Roller Bearings)
용도: 로봇, 로타리 테이블, 기계 공구 등
특성: 크로스 롤러 베어링은 롤러가 서로 직교하는 방향으로 배열되어 있어 방사 하중, 축방향 하중 및 굴곡 하중을 동시에 견디는 데 탁월합니다. 또한, 부피와 무게가 작아 공간 활용 효율이 높으며, 고하중과 정밀 위치 결정에 적합한 베어링입니다.

플레인 베어링 (Plain Bearings)
용도: 도어 힌지, 자동차 서스펜션, 건설 기계 등
특성: 플레인 베어링은 볼이나 롤러와 같은 움직이는 부품이 없이 원통형 또는 슬리브 형태의 내부 표면이 부드럽게 움직이는 구조를 가지고 있습니다. 윤활이 잘 이루어지는 경우 낮은 마찰력을 가지며, 충격하중과 정렬 오차에도 높은 허용 능력을 가집니다.

선형 베어링 (Linear Bearings)
용도: CNC 머신, 3D 프린터, 자동화 장비 등
특성: 선형 베어링은 물체를 선형 이동할 수 있게 하는 베어링으로, 롤링 요소가 고정된 경로를 따라 움직이며 직선 운동을 지원합니다. 고정밀 위치 결정과 부드러운 선형 움직임이 요구되는 장치에 사용됩니다.

미니어처 베어링 (Miniature Bearings)
용도: 시계, 카메라, 의료 장비, 전자 제품 등
특성: 미니어처 베어링은 작은 크기와 경량의 특성을 가지고 있어, 공간이 제한된 소형 기기에 사용되는 베어링입니다. 볼베어링, 플레인 베어링, 롤러 베어링 등 여러 유형의 베어링이 미니어처 베어링으로 제작될 수 있으며, 높은 정밀도와 낮은 마찰력을 가집니다.

써러스트 롤러 베어링 (Thrust Roller Bearings)
용도: 크레인 후크, 선박 추진 축, 수직 드릴 등
특성: 써러스트 롤러 베어링은 롤러를 사용하여 축방향 하중을 견디는 데 특화된 베어링입니다. 큰 축방향 하중에 대해 높은 내구성과 안정성을 가지며, 방사 하중은 상대적으로 약한 편입니다. 대형 기계 및 장비의 축 방향 하중 전달에 주로 사용됩니다.

탄소 세라믹 베어링 (Ceramic Bearings)
용도: 자전거, 모터스포츠, 고온 환경의 기계 등
특성: 탄소 세라믹 베어링은 세라믹 볼 또는 롤러를 사용한 베어링으로, 강철 베어링에 비해 경량, 내마모성, 내식성, 고온 내성이 뛰어납니다. 마찰력이 낮아 고속 회전에 적합하며, 오일 또는 그리스와 같은 윤활제가 거의 필요 없습니다. 그러나 높은 가격과 충격에 대한 약한 내구성이 단점입니다.

이상으로 베어링의 다양한 종류와 그에 따른 사용 용도 및 특성에 대해 알아보았습니다. 베어링은 기계와 장치의 움직임을 원활하게 지원하는 데 필수적인 부품이므로, 원하는 성능과 목적에 맞게 적절한 베어링을 선택하는 것이 중요합니다.

그동안 다룬 베어링 종류와 특성을 참고하여, 다양한 베어링을 활용해 최적의 기계 운용과 성능 향상을 달성해 보세요. 각 기계와 장치의 성능과 수명을 연장하고 원활한 작동을 도모하기 위해서는 정기적인 점검과 유지 보수 역시 중요합니다. 베어링의 상태를 확인하고 필요한 경우 교체하거나 윤활제를 적절히 보충하는 것도 기계의 성능과 수명에 큰 도움이 됩니다.

앞서 소개한 베어링 종류 외에도 다양한 변형과 특수한 용도를 위한 베어링이 존재합니다. 이에 대해서는 제품 카탈로그나 전문가의 도움을 받아 적합한 베어링을 선택하는 것이 좋습니다. 또한, 베어링의 특성과 용도에 대한 지식은 고장 진단 및 해결에도 도움이 될 수 있으니 알아두시면 유용할 것입니다.

마지막으로, 이 글을 통해 베어링의 다양한 종류와 그에 따른 사용 용도 및 특성에 대해 알아보았습니다. 이러한 지식을 바탕으로 기계와 장치의 원활한 작동을 지원하는 베어링을 선택하고 활용하시기 바랍니다. 기계의 성능과 효율성을 높이기 위해 지속적으로 베어링에 대한 연구와 개발이 이루어지고 있으므로, 새로운 베어링 기술에도 관심을 가져 보세요.

안녕하세요!

오늘은 유압 호스에 대해 알아보는 시간을 갖도록 하겠습니다.

유압 호스는 다양한 산업에서 광범위하게 사용되고 있으며, 규격, 브랜드, 종류가 다양하기 때문에 혼동하기 쉽습니다.

이번 포스팅에서는 유압 호스의 기본적인 정보와 함께 주요 사항들을 정리해 드리도록 하겠습니다.

사이즈에 따른 규격

유압 호스의 규격은 주로 내경, 외경, 길이로 구분됩니다.

내경은 호스의 유동성과 압력 범위를 결정하며, 외경은 호스의 내구성과 호스 클램프 선택에 영향을 줍니다.

일반적인 사이즈 규격은 다음과 같습니다.

1/4 인치 (6.4mm)

3/8 인치 (9.5mm)

1/2 인치 (12.7mm)

5/8 인치 (15.9mm)

3/4 인치 (19.0mm)

1 인치 (25.4mm)

호스 내 와이어 갯수에 따른 규격과 특성, 사용용도

유압 호스는 내부에 강화 와이어를 가지고 있어 내압력 및 휨력에 대한 저항력을 제공합니다.

와이어 갯수에 따라 세 가지 주요 유형으로 구분됩니다.

1회선 유압 호스 (1-wire hydraulic hose) : 저압 및 경량 어플리케이션에 적합

2회선 유압 호스 (2-wire hydraulic hose) : 중압 애플리케이션에 적합하며 보다 높은 내압력 저항력을 제공

4회선 유압 호스 (4-wire hydraulic hose) : 고압 및 헤비 듀티 어플리케이션에 적합하며 최고의 내압력 저항력을 제공

주로 사용되는 브랜드와 특성 및 가격 등

시장에서 주로 사용되는 유압 호스 브랜드는 다음과 같습니다.

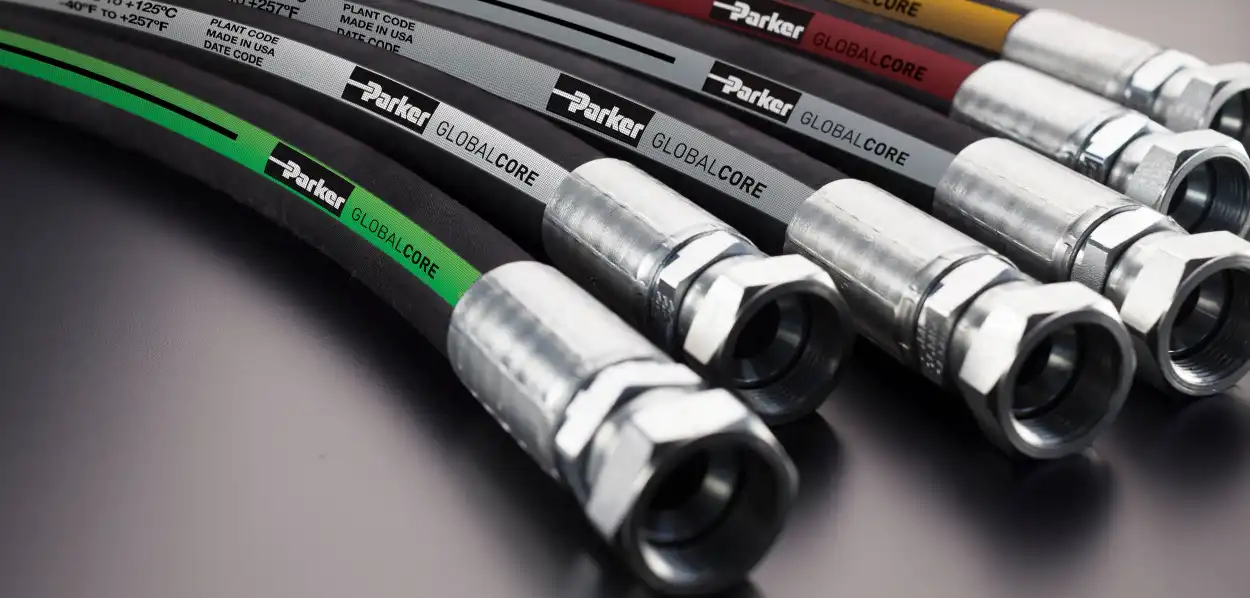

Parker

미국 기반의 글로벌 브랜드로, 다양한 규격과 종류의 고품질 유압 호스를 제공하며,

가격은 상대적으로 높은 편입니다.

하지만 내구성과 성능 면에서는 돈이 아깝지 않은 선택이 될 것입니다.

Eaton

또 다른 미국 기반의 유명한 유압 호스 브랜드로, 다양한 산업 분야에서 사용되는 호스를 제공합니다.

Eaton은 안정적인 성능과 내구성을 갖춘 제품을 가격 대비 합리적으로 제공합니다.

Gates

Gates는 유압 호스 시장에서 선두를 달리는 브랜드 중 하나로,다양한 규격과 용도에 맞는 호스를 제공합니다.

Gates의 유압 호스는 고품질의 소재와 혁신적인 기술로 만들어져, 내구성과 성능이 뛰어납니다.

Manuli

이탈리아의 Manuli는 전 세계적으로 높은 평판을 가진 유압 호스 제조사입니다.

Manuli의 제품은 탁월한 내구성과 성능을 제공하며, 가격은 중간 정도에 위치합니다.

그 외 고려되어야 할 것들과 기타 필요한 것들

유압 호스를 선택할 때 고려해야 할 몇 가지 요소들이 있습니다.

온도 범위:

작업 환경의 온도에 따라 적합한 호스를 선택해야 합니다.

일부 호스는 극한의 낮은 온도 또는 높은 온도에서도 사용할 수 있는 특수 소재로 제작되어 있습니다.

호스 커넥터:

호스와 호스, 또는 호스와 장비를 연결하기 위해 호스 커넥터를 선택해야 합니다.

호스의 크기와 압력 범위에 맞는 적절한 커넥터를 선택하는 것이 중요합니다.

호스 길이:

호스의 길이는 작업 영역과 호스가 연결되는 위치에 따라 달라집니다.

너무 짧거나 긴 호스는 작업 효율성을 떨어뜨릴 수 있으므로 적절한 길이를 선택해야 합니다.

환경 친화적 제품:

환경에 민감한 작업장의 경우, 친환경적인 유압 호스를 선택하는 것이 좋습니다.

이러한 호스는 생분해성 소재를 사용하여 환경에 미치는 영향을 최소화합니다.

이상으로 유압 호스에 대한 기본적인 정보와 주요 사항들을 정리해 보았습니다.

유압 호스를 선택할 때에는 규격, 브랜드, 종류뿐만 아니라

작업 환경, 온도 범위, 커넥터, 길이 등을 종합적으로 고려해야 합니다.

올바른 유압 호스를 선택함으로써 작업 효율성을 높이고, 안전성을 확보할 수 있습니다.

유압 호스 관리 및 유지 보수 팁

유압 호스의 수명을 연장하고 안전성을 높이기 위해서는 정기적인 관리 및 유지 보수가 필요합니다.

다음은 유압 호스 관리 및 유지 보수에 관한 몇 가지 팁입니다.

정기적인 점검:

유압 호스는 정기적으로 손상, 마모, 누출 등을 확인해야 합니다.

문제가 발견되면 즉시 조치를 취하여 더 큰 고장을 예방해야 합니다.

올바른 설치:

호스가 꼬이거나 길이가 너무 짧게 설치되면 과도한 긴장이 발생하여 호스의 수명이 단축됩니다.

호스를 설치할 때 길이와 방향을 적절하게 조절해야 합니다.

호스 보호:

호스를 보호하기 위해 호스 슬리브, 호스 가드 등의 보호 장치를 사용할 수 있습니다.

이러한 장치는 호스에 외부 충격이 가해질 때 충격을 완화해 손상을 방지합니다.

압력 범위 준수:

호스의 압력 범위를 초과하는 압력이 가해지면 호스의 수명이 단축되고, 누출이 발생할 수 있습니다.

호스를 사용할 때에는 항상 압력 범위를 준수해야 합니다.

마지막으로, 유압 호스는 다양한 산업에서 중요한 역할을 하는 구성 요소입니다.

이 포스팅을 통해 유압 호스의 규격, 브랜드, 종류 및 선택 요소에 대한 지식을 얻으셨길 바랍니다.

올바른 유압 호스를 선택하고 관리함으로써 작업 효율성을 높이고, 장비의 수명을 연장할 수 있습니다.

이상으로 유압 호스에 대한 포스팅을 마치겠습니다. 감사합니다!

안녕하세요! 오늘은 일반 구조용 강관에 대해 이야기해보려 합니다.

강관은 건설, 기계, 자동차, 조선 등 다양한 산업 분야에서 널리 사용되고 있습니다.

이 포스트에서는 일반 구조용 강관의 특성, 사용 용도, 그리고 규격에 대해 알아보도록 하겠습니다.

일반 구조용 강관이란?

일반 구조용 강관은 건물, 다리, 철도, 도로 등 다양한 구조물에 사용되는 강관입니다.

이 강관은 다양한 모양과 크기로 제작되어, 건설 현장에서 강도와 안정성을 확보하는데 큰 역할을 합니다.

일반 구조용 강관은 높은 강도와 내구성, 그리고 우수한 용접 성능을 가지고 있습니다.

일반 구조용 강관의 특성

높은 강도와 내구성: 강관은 탄소강, 합금강, 스테인리스강 등 다양한 재료로 제작됩니다.

일반 구조용 강관은 높은 강도와 내구성을 가지고 있어, 다양한 부하와 환경에 대한 저항력이 높습니다.

우수한 용접 성능: 일반 구조용 강관은 용접성이 뛰어나, 다양한 구조물에 적용하기에 적합합니다.

용접 공정을 거치면서 강도와 내구성이 유지되며, 구조물의 안정성을 높입니다.

다양한 형태와 크기: 일반 구조용 강관은 원통형, 사각형, 튜브 형태 등 다양한 형태로 제작됩니다.

또한, 각종 규격과 크기에 맞춰 사용할 수 있어, 다양한 구조물에 적용할 수 있습니다.

일반 구조용 강관의 사용 용도

건물: 고층 건물, 공장, 창고 등 다양한 건물의 구조물에 사용됩니다.

건물의 뼈대를 구성하며, 안정성과 내구성을 확보하는데 큰 역할을 합니다.

다리: 강철다리와 철도 다리 등에 사용되며, 다리의 기둥과 트러스 구조물에 사용됩니다.

높은 강도와 내구성으로 다리의 안전성을 높이는데 기여합니다.

철도: 철도의 레일과 교량, 터널 등 다양한 철도 시설물에 사용됩니다.

일반 구조용 강관은 철도 시설물의 안정성을 유지하며, 내구성을 보장하는데 도움을 줍니다.

도로: 도로의 가드레일, 교량, 터널 등 도로 시설물에 사용됩니다.

강관은 도로 시설물의 안전성을 높이고, 내구성을 보장하는데 중요한 역할을 합니다.

자동차 및 기계: 자동차의 차체 및 부품, 기계의 구조물 등에도 사용됩니다.

강관은 높은 강도와 내구성으로 기계 및 자동차의 성능을 향상시키며, 수명을 연장시키는데 기여합니다.

일반 구조용 강관의 규격

일반 구조용 강관의 규격은 다양한 국가 및 국제 표준에 따라 다릅니다.

대표적인 규격으로는 아래와 같은 것들이 있습니다.

JIS (일본 산업 규격): JIS G3444, JIS G3445 등
ASTM (미국 재료 시험 협회): ASTM A500, ASTM A53 등
EN (유럽 규격): EN 10210, EN 10219 등
KS (한국 표준 규격): KS D3566, KS D3568 등

일반 구조용 강관을 사용할 때는 해당 프로젝트의 요구 사항에 맞는 규격을 선택하는 것이 중요합니다.

각 규격에 따라 강관의 물성, 치수, 내구성 등이 달라질 수 있으므로, 용도와 조건에 맞게 적절한 강관을 선택해야 합니다.

일반 구조용 강관은 건설, 기계, 자동차, 조선 등 다양한 산업 분야에서 사용되는 중요한 소재입니다.

높은 강도와 내구성, 우수한 용접 성능 등의 특성을 가지고 있어, 다양한 구조물에 적용하기 적합합니다.

감사합니다.



Click to HOME ▼

https://excone.tistory.com/






.

안녕하세요 여러분, 오늘은 유압 시스템에서 필수적인 부품 중 하나인 유압용 양니플에 대해 알아보겠습니다.

유압용 양니플은 유압 호스와 유압기기를 연결하는 데 사용되는 소형의 부품입니다.

이러한 양니플은 다양한 규격이 있으며, 용도에 따라 적절한 규격을 선택해야 합니다.

첫 번째로 알아볼 규격은 BSP(British Standard Pipe)입니다.

이 규격은 영국에서 시작되어 전 세계적으로 널리 사용되는 규격 중 하나입니다.

BSP 규격은 내경과 나사의 규격을 기준으로 분류되며, 표시 방식은 G(가스나사)와 R(원통나사)로 나뉩니다.

이 규격의 양니플은 가스나사와 원통나사가 있으며, 주로 유럽에서 많이 사용됩니다.

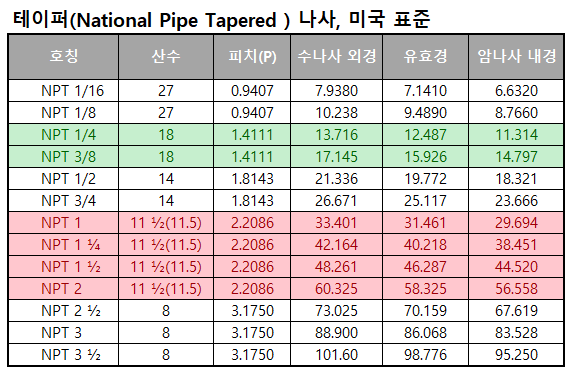

두 번째로 알아볼 규격은 NPT(National Pipe Thread)입니다.

이 규격은 미국에서 시작되어 북미 지역에서 널리 사용되는 규격입니다.

NPT 규격은 나사의 기울기와 각도를 기준으로 분류되며, 표시 방식은 NPT로 통일되어 있습니다.

이 규격의 양니플은 원통나사로 구성되어 있으며, 북미 지역에서 주로 사용됩니다.

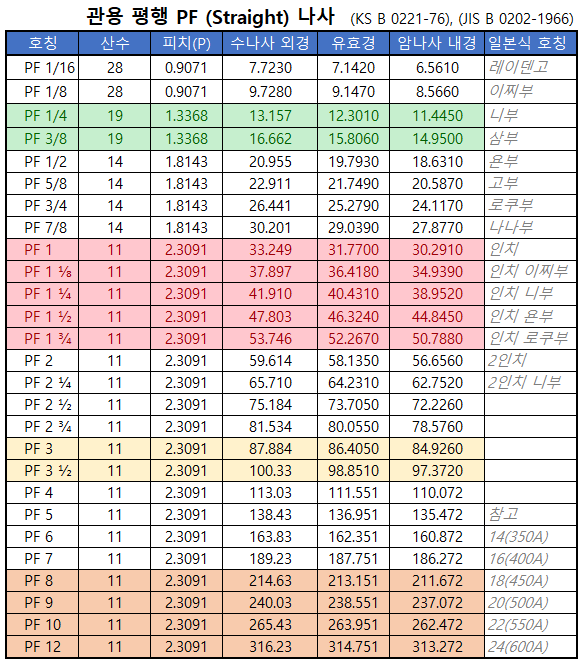

세 번째로 알아볼 규격은 JIS(Japanese Industrial Standards)입니다.

이 규격은 일본에서 시작되어 주로 일본 및 동아시아 지역에서 사용되는 규격입니다.

JIS 규격은 나사의 직경과 간격을 기준으로 분류되며, 표시 방식은 PF로 나타납니다.

이 규격의 양니플은 원통나사로 구성되어 있으며, 일본 및 동아시아 지역에서 주로 사용됩니다.

유압용 양니플의 규격을 선택할 때는 호스와 기기의 연결 방식, 압력 범위, 사용 환경 등을 고려해야 합니다.

또한, 규격에 따라 사용되는 나사의 종류와 크기가 다르므로 호환성을 확인하고 선택하는 것이 중요합니다.

유압 시스템의성능과 안정성을 높이기 위해서는 정확한 규격의 양니플을 사용해야 합니다.

유압용 양니플을 구매할 때에는 다음과 같은 점들을 고려해야 합니다.

재질: 양니플은 주로 스테인리스 스틸, 황동, 탄소강 등의 재질로 제작됩니다.

사용 환경과 용도에 따라 적합한 재질을 선택해야 합니다.

예를 들어, 부식에 강한 스테인리스 스틸은 화학 공장이나 해양 환경에 적합합니다.

크기: 양니플의 크기는 호스와 기기의 연결부 크기에 따라 결정됩니다.

호스와 기기의 크기를 정확하게 측정하여 호환되는 양니플을 선택해야 합니다.

형태: 양니플은 일자형, 90도, 45도 등 다양한 형태로 제공됩니다.

시스템의 설치 공간과 연결 방식에 따라 적절한 형태를 선택해야 합니다.

품질: 양니플의 품질은 시스템의 안정성과 수명에 큰 영향을 미칩니다.

신뢰할 수 있는 제조사의 제품을 선택하고, 정기적으로 점검하여 누출이나 마모 문제를 예방해야 합니다.

유압용 양니플의 규격에 대해 알아보았습니다.

이를 바탕으로 적절한 규격의 양니플을 선택하고, 시스템의 안정성과 효율성을 높이는데 기여할 수 있기를 바랍니다.

계속해서 유익한 정보를 전달하겠습니다.

감사합니다.



Click to HOME ▼

https://excone.tistory.com/






.

## SS400, SS275 등의 KS 변경 전, 후의 강종기호 표는 글 하단에 있습니다. ##

* 반구조용 압연 강판

 - 건축, 다리, 선박, 차량등 그 밖의 구조물에 사용하는 일반 구조용의 강재입니다.

 - SS330, SS400, SS490, SS540등이 있는데 일반적으로 SS400이 많이 쓰입니다.

* 용접 구조용 압연 강판

 - 건축, 다리 선박, 차량, 석유저장 용기 그 밖의 구조물에 사용하는 열간 압연 강재로서

     특히 용접 성이 우수한 특성을 지니고 있어 일반철구조물 용도로 쓰입니다.

 - SWS400A.B, SWS490A.B 등이 있습니다.

* 기계 구조용 탄소 강판

 - 기계, 자동차 그 밖의 기계부품에 사용하는 합금 강재입니다.

 - SM10C, S-45C, SM55C등이 있는데 일반적으로 금형재료로 쓰입니다.

* 압력 용기용 압연 강판

 - 압력용기 및 고압 설비등 ( 고온 및 저온사용에서 사용하는 것은 제외 ) 에 사용되고

     용접성이 좋은 열간 압연 강판입니다.

 - SPPV235, SPPV315, SPPV355 등이 있습니다.

* 반 구조용 압연 강재 (SS재, Steel Structural)

 - 이 강재는 가장 많이 사용되고 있는 강종으로서,

     주요 강도부의 재료를 제외하고는 대부분의 기계 및 구조물의 보조재료로

     강판, 평강, 봉강 및 형강 등으로 사용되고 있으며,

     상온 이상 350℃까 지의 온도 범위에서 안전하게 사용할 수 있습니다.

     용접성에 있어서 SS400은 판 두께가 50㎜를 초과 하지 않는 한 거의 문제되지 않으며,

     SS490 및 SS540은 용접하지 않는 곳에 사용합니다.

     판 두께가 50㎜ 이상인 경우 용접이 필요할 때는 SS400을 사용해서는 안되며,

     용접구조용 압연강제(SWS)를 사용합니다.

     다만, 이 강재는 용접성 및 저온 인성을 보증하는 검사가 실시되지 않으므로

     저 품질의 강재 혼입에 주의해야 합니다.

     또한 일반 구조용 압연강재는 탄소 %가 낮으므로 침탄용 강의 대용 으로 사용될 경우가 있으나,

     탈산이 불충분한 강이므로, 침탄에 의해서 이상 조직이 되기 쉽고, 연 화점이 생기기 쉽기때문에

     이러한 결점을 잘 알고 사용해야 합니다.

 - 일반구조용 ( SS400, SS490 ) 강재로,

     이것은 접합부가 용접보다는 고력볼트접합일 경우에 사용하는 강재입니다.

 - SS400 ( Steel Structure, 400 ) 일반 구조용 강종입니다.

     뒤에 붙은 400은 인장강도를 나타냅니다.

 - SS400은 용접 구조에 사용해도 좋으나 판 두께가 두꺼움에 따라 강철의 조직이 거칠어지므로

     취성이 증가하고 또한 수축응력에 따라 다축 응력 상태가 발생할 염려가 있기 때문에

     22mm 이하일 때만 사용되는 것으로 하고

     이것을 넘는 판 두께에 대해서는 용접 품질이 우수한 SM400 재를 사 용 합니다.

* 용접 구조용 압연 강재 ( SM, Steel for Marine )

 - SM강재는 전에는 SWS강재로 표기하여 사용했으나

     최근에 와서 바뀌었으므로 명칭에 혼동이 없어야 하겠습니다.

     명칭 뒤에 있는 숫자는 강재의 인장강도를 나타내며 단위는 N/㎟ 로 나타냅니다.

     예를 들어 SM400 강재라면 용접구조용 강재이며 인장강도가 400N/㎟ 를 말하는 것입니다.

     용접 구조용 압연강재의 특징은 용접성이 우수하고 탄소(C), 실리콘(Si) 및 망간(Mn) 함량을 규정 하고 있으며,

     대부분의 강종이 세미킬드강 ( semikilled steel ) , 또는 킬드강 ( killed steel ) 입니다.

 - 용접 구 조용 압연강재 중 B및 C종은 충격시험에 의한 저온인성을 보증하고 있어서

     취성파괴를 일으킬 염 려가 없습니다.

     SWS490 이상에서는 용접시 충분한 주의와 적당한 열처리가 필요합니다.

 - SM490 ( Steel for Marine, 490 )

     일반 구요용인 SS400보다 용접성이 더 좋은 강종입니다.

     일정 두께 (T) 이상의 모재를 용접하기 위 해서는 SS 보다는 SM 강종이 용접 품질이 우수합니다.

     뒤에 붙은 490은 인장강도를 나타냅니 다. 즉, SM490은 SS400보다 용접성이 뛰어나고 인장강도로 뛰어납니다.

     일반적으로 용접균열은 Hv < 350,

     탄소당량 <0.44%(C + si/24 + Mn/6 + Ni/40 + Cr/5 + Mo/4+ V/14 )이면 발생하지 않으나,

     그 이상의 경우에는 예열한 후에 합니다.

     저온 인성은 B종은 0℃, C종은 -10 ~ -20℃ 정도까지 보증됩니다.

     또한 SWS-Y 종은 Nb 를 첨가한 강종으로, 항복비 ( 항복강도/인장강도 ) 가 높은것이 특징입니다.

 - 용접 구조용강 ( SM재 ) 은 저온인성 판정기준이 되는 샤르피 ( Charpy ) 흡수에너지에 따라

     A, B, C 3 종류의 규격이 있습니다.

      / SM490

          // A 재는 0°C에서의 CVN 놋치 최소값에 대한 규정이 없습니다.

          // B 재는 2.8kgf·m 이상

          // C 재는 4.8kgf·m 이상으로, 판 두께에 따라 사용 한계를 정한합니다.

      / SM490는 진정강 ( killed steel ) 과 반진정강 ( semi killed steel ) 이 있습니다.

          // 반진정강으로 제조된 SM490 이 사용될 수 있는 범위는 판 두께 25mm 정도까지 입니다.

* 강재의 선택

 - SS 강재보다는 SM 강재를, 400강도의 강재보다는 490강도의 강재를,

     A 등급 강재보다는 B 등급, C 등급의 강재를,

     그리고 모든 것이 다 같다 할지라도 Y 자가 붙은 강재를 사용하는 것이 좋다는 것 입니다.

* SN ( Steel New )

 - 기존 SS 나 SM 강재 보다 새롭다하여 New 를 붙였습니다.

 - 내진 건축구조용 압연강재 입니다.

 - SHN 규격의 H-BEAM 인 건축구조용 강재가 일반구조용강재 SS400 강 보다는 비싸지만

     용접구조용 강인 SM49 0보다 특별히 비싸게 판매되지 않고 있다.

* SHN ( Steel H-Beam New )

 - 내진 설계 건물에 사용되는 강종 입니다.

 - SHN490 은 SM490 과 같은 인장강도를 갖고 용접성도 SM과 같은 성능을 보이지만,

     내진용으로 특 화 된 강종입니다.

 - SHN 규격의 H-BEAM 인 건축구조용 강재가 일반구조용강재 SS400 강 보다는 비싸지만

     용접구조용 강인 SM490 보다 특별히 비싸게 판매되지 않고 있습니다.

* 강재의 종류 및 특성

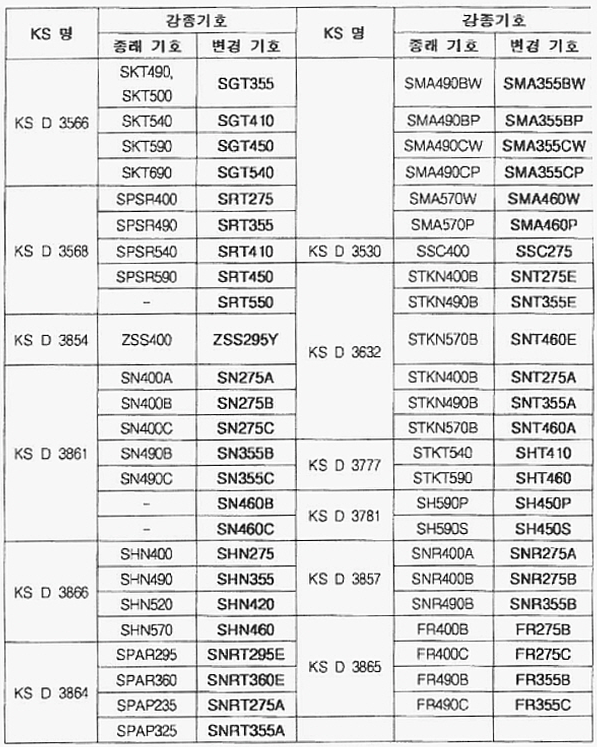

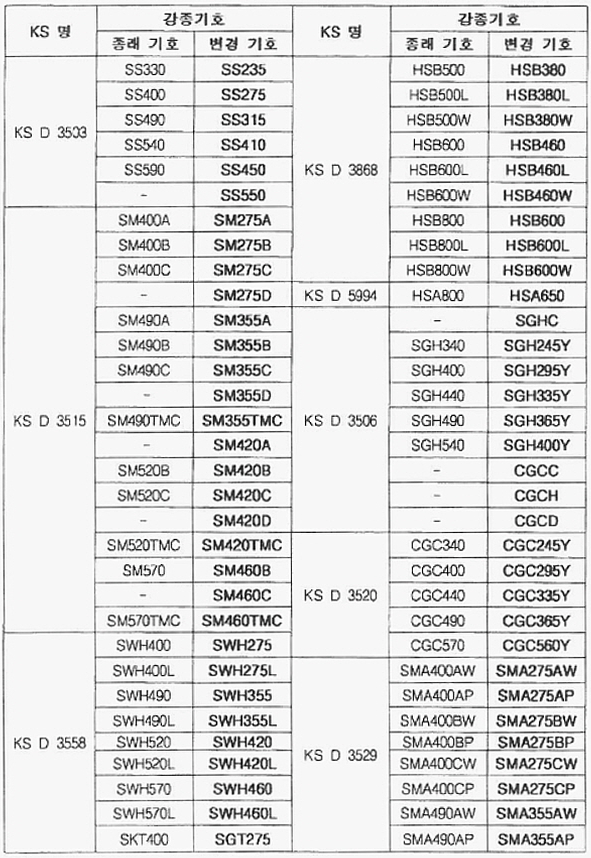

* 건설구조용 철강재, KS 강종 변경 전 / 변경 후 기호

* 종전기호 : 인장강도 > 변경기호 : 항복강도

감사합니다.



Click to HOME ▼

https://excone.tistory.com/






.

전선(전기선)의 규격은 크게 두 가지로 되어 있는데

미국 규격인 AWG (American Wire Gauge) 와 국내 규격인 SQ (Square) 가 있습니다.

SQmm와 AWG의 차이는 국제규격인 미터법에 따라 mm(밀리미터) 표기인지,

미국에서 사용하는 길이 단위인 in(인치) 표기인지 입니다.

전선(전기선)을 구매할 때 한가지로 통일 되어 있거나 두 가지가 모두 표기가 되어 있으면 좋겠지만,

보통은 둘 중 하나만 표기 되어 있습니다.

상호 규격 확인을 위해서는 두 가지 수식이 필요한데, 아래를 참조 바랍니다.

1. AWG 를 직경으로 환산하는 수식 입니다.

    D = 0.46 x 0.890526^(AWG+3) x 25.4

    AWG 부분에 AWG 규격을 넣고 계산하면 직경이 나옵니다.

2. 직경을 Square 로 환산하는 수식 입니다.

    SQ(mm^2) = π(d/2)^2

전원선을 구성할때 AWG 규격은 중요 참고사항이긴 하지만

이는 굵기만 나타낼 뿐 질적인 수치를 나타내는게 아닙니다.

전원선 재료를 고려할 때는 저항값이 낮아야 하며

저항에 대한 고려 요소로는 굵기, 재질, 구성, 길이 정도가 있을 것 같습니다.

구리선이 알루미늄선 보다 저항값이 낮습니다.

단선이 연선보다 저항값이 낮습니다.

잛을 수록 저항값이 낮습니다.

구리선 AWG20 은 알루미늄 AWG18 과 어느정도 비슷한 저항을 가집니다.

구리라고 명시된 경우를 제외하고 시중에 판매되는 대부분이 알루미늄 입니다. ( 구리선이 일반 전선보다 비쌉니다. )

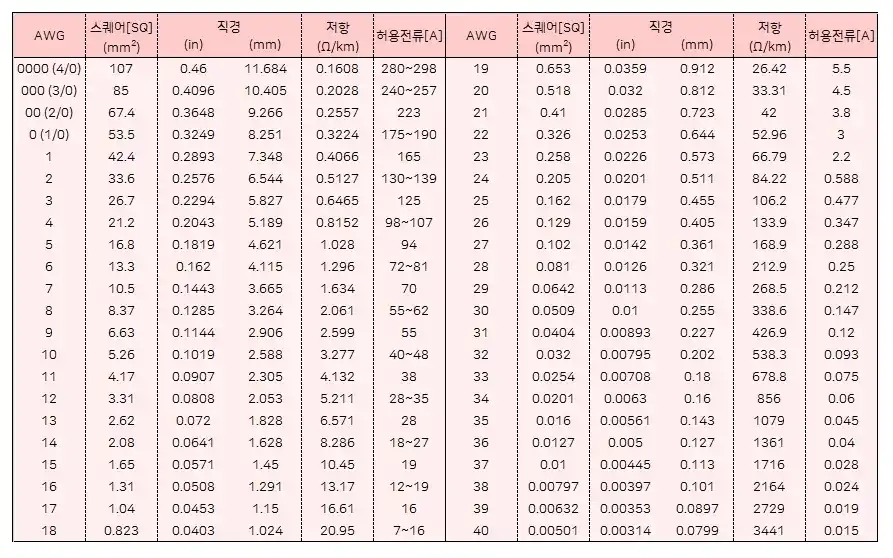

규격표는 아래와 같습니다.

AWG규격과 SQ규격이 한 번에 표기되어 있습니다.

AWG 규격에 대해 알아보도록 하겠습니다.

앞서 말씀 드린 대로 AWG는 American Wire Guage (아메리칸 와이어 게이지)의 약자로

전선을 포함한 와이어 굵기 에 관한 미국 규격입니다.

국제규격과는 다르게 지름이나 단면적의 실제 치수가 아닌 특정의 정해진 숫자를 표기하고

그 값이 작을수록 단면적이 크고, 값이 클수록 단면적이 작습니다.

AWG 규격은 통상적으로 조작선이나 실드선 쪽에 많이 사용합니다.

감사합니다.

Click to HOME ▼

https://excone.tistory.com/






.
