## SS400, SS275 등의 KS 변경 전, 후의 강종기호 표는 글 하단에 있습니다. ##
* 반구조용 압연 강판
- 건축, 다리, 선박, 차량등 그 밖의 구조물에 사용하는 일반 구조용의 강재입니다.
- SS330, SS400, SS490, SS540등이 있는데 일반적으로 SS400이 많이 쓰입니다.
* 용접 구조용 압연 강판
- 건축, 다리 선박, 차량, 석유저장 용기 그 밖의 구조물에 사용하는 열간 압연 강재로서
특히 용접 성이 우수한 특성을 지니고 있어 일반철구조물 용도로 쓰입니다.
- SWS400A.B, SWS490A.B 등이 있습니다.
* 기계 구조용 탄소 강판
- 기계, 자동차 그 밖의 기계부품에 사용하는 합금 강재입니다.
- SM10C, S-45C, SM55C등이 있는데 일반적으로 금형재료로 쓰입니다.
* 압력 용기용 압연 강판
- 압력용기 및 고압 설비등 ( 고온 및 저온사용에서 사용하는 것은 제외 ) 에 사용되고
용접성이 좋은 열간 압연 강판입니다.
- SPPV235, SPPV315, SPPV355 등이 있습니다.
* 반 구조용 압연 강재 (SS재, Steel Structural)
- 이 강재는 가장 많이 사용되고 있는 강종으로서,
주요 강도부의 재료를 제외하고는 대부분의 기계 및 구조물의 보조재료로
강판, 평강, 봉강 및 형강 등으로 사용되고 있으며,
상온 이상 350℃까 지의 온도 범위에서 안전하게 사용할 수 있습니다.
용접성에 있어서 SS400은 판 두께가 50㎜를 초과 하지 않는 한 거의 문제되지 않으며,
SS490 및 SS540은 용접하지 않는 곳에 사용합니다.
판 두께가 50㎜ 이상인 경우 용접이 필요할 때는 SS400을 사용해서는 안되며,
용접구조용 압연강제(SWS)를 사용합니다.
다만, 이 강재는 용접성 및 저온 인성을 보증하는 검사가 실시되지 않으므로
저 품질의 강재 혼입에 주의해야 합니다.
또한 일반 구조용 압연강재는 탄소 %가 낮으므로 침탄용 강의 대용 으로 사용될 경우가 있으나,
탈산이 불충분한 강이므로, 침탄에 의해서 이상 조직이 되기 쉽고, 연 화점이 생기기 쉽기때문에
이러한 결점을 잘 알고 사용해야 합니다.
- 일반구조용 ( SS400, SS490 ) 강재로,
이것은 접합부가 용접보다는 고력볼트접합일 경우에 사용하는 강재입니다.
- SS400 ( Steel Structure, 400 ) 일반 구조용 강종입니다.
뒤에 붙은 400은 인장강도를 나타냅니다.
- SS400은 용접 구조에 사용해도 좋으나 판 두께가 두꺼움에 따라 강철의 조직이 거칠어지므로
취성이 증가하고 또한 수축응력에 따라 다축 응력 상태가 발생할 염려가 있기 때문에
22mm 이하일 때만 사용되는 것으로 하고
이것을 넘는 판 두께에 대해서는 용접 품질이 우수한 SM400 재를 사 용 합니다.
* 용접 구조용 압연 강재 ( SM, Steel for Marine )
- SM강재는 전에는 SWS강재로 표기하여 사용했으나
최근에 와서 바뀌었으므로 명칭에 혼동이 없어야 하겠습니다.
명칭 뒤에 있는 숫자는 강재의 인장강도를 나타내며 단위는 N/㎟ 로 나타냅니다.
예를 들어 SM400 강재라면 용접구조용 강재이며 인장강도가 400N/㎟ 를 말하는 것입니다.
용접 구조용 압연강재의 특징은 용접성이 우수하고 탄소(C), 실리콘(Si) 및 망간(Mn) 함량을 규정 하고 있으며,
대부분의 강종이 세미킬드강 ( semikilled steel ) , 또는 킬드강 ( killed steel ) 입니다.
- 용접 구 조용 압연강재 중 B및 C종은 충격시험에 의한 저온인성을 보증하고 있어서
취성파괴를 일으킬 염 려가 없습니다.
SWS490 이상에서는 용접시 충분한 주의와 적당한 열처리가 필요합니다.
- SM490 ( Steel for Marine, 490 )
일반 구요용인 SS400보다 용접성이 더 좋은 강종입니다.
일정 두께 (T) 이상의 모재를 용접하기 위 해서는 SS 보다는 SM 강종이 용접 품질이 우수합니다.
뒤에 붙은 490은 인장강도를 나타냅니 다. 즉, SM490은 SS400보다 용접성이 뛰어나고 인장강도로 뛰어납니다.
일반적으로 용접균열은 Hv < 350,
탄소당량 <0.44%(C + si/24 + Mn/6 + Ni/40 + Cr/5 + Mo/4+ V/14 )이면 발생하지 않으나,
그 이상의 경우에는 예열한 후에 합니다.
저온 인성은 B종은 0℃, C종은 -10 ~ -20℃ 정도까지 보증됩니다.
또한 SWS-Y 종은 Nb 를 첨가한 강종으로, 항복비 ( 항복강도/인장강도 ) 가 높은것이 특징입니다.
- 용접 구조용강 ( SM재 ) 은 저온인성 판정기준이 되는 샤르피 ( Charpy ) 흡수에너지에 따라
A, B, C 3 종류의 규격이 있습니다.
/ SM490
// A 재는 0°C에서의 CVN 놋치 최소값에 대한 규정이 없습니다.
// B 재는 2.8kgf·m 이상
// C 재는 4.8kgf·m 이상으로, 판 두께에 따라 사용 한계를 정한합니다.
/ SM490는 진정강 ( killed steel ) 과 반진정강 ( semi killed steel ) 이 있습니다.
// 반진정강으로 제조된 SM490 이 사용될 수 있는 범위는 판 두께 25mm 정도까지 입니다.
* 강재의 선택
- SS 강재보다는 SM 강재를, 400강도의 강재보다는 490강도의 강재를,
A 등급 강재보다는 B 등급, C 등급의 강재를,
그리고 모든 것이 다 같다 할지라도 Y 자가 붙은 강재를 사용하는 것이 좋다는 것 입니다.
* SN ( Steel New )
- 기존 SS 나 SM 강재 보다 새롭다하여 New 를 붙였습니다.
- 내진 건축구조용 압연강재 입니다.
- SHN 규격의 H-BEAM 인 건축구조용 강재가 일반구조용강재 SS400 강 보다는 비싸지만
용접구조용 강인 SM49 0보다 특별히 비싸게 판매되지 않고 있다.
* SHN ( Steel H-Beam New )
- 내진 설계 건물에 사용되는 강종 입니다.
- SHN490 은 SM490 과 같은 인장강도를 갖고 용접성도 SM과 같은 성능을 보이지만,
내진용으로 특 화 된 강종입니다.
- SHN 규격의 H-BEAM 인 건축구조용 강재가 일반구조용강재 SS400 강 보다는 비싸지만
용접구조용 강인 SM490 보다 특별히 비싸게 판매되지 않고 있습니다.
* 강재의 종류 및 특성

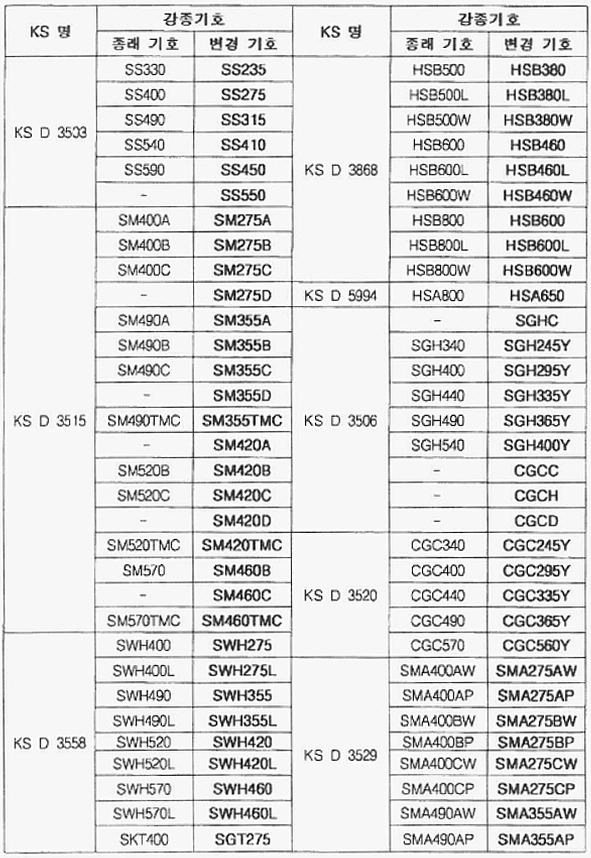

* 건설구조용 철강재, KS 강종 변경 전 / 변경 후 기호
* 종전기호 : 인장강도 > 변경기호 : 항복강도
감사합니다.
